Set extractor pentru rulmenti cu bile - 62-1K

Descriere

Set extractor pentru rulmenti cu bile - 62-1K - NEXUS

cu 3 brate reglabile radial in cutie

• face posibila scoaterea rulmentilor din carcasa fara a demonta utilajul si fara a scoate arborele.
• se poate folosi si la scoaterea rulmentilor de pe arbore atunci cand nu exista suficient loc pentru o presa exterioara.
• EX: SKF, FAG, Timken, NTN si rulmenti similari de la alti producatori

AVANTAJE :
• lucreaza cu trei brate se pot folosi pana la patru brate
• bratele sunt reglabile radial in functie de numarul de bile
• manevrare usoara de un singur lucrator
• formeaza un bloc rigid pentru extragere in siguranta
• bratele nu se pot rasuci
• bratele nu pot aluneca in lateral
• lungime mare cand se folosesc prelungitoarele de brat suplimentare

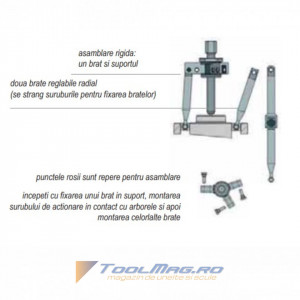

Instructiuni de utilizare:

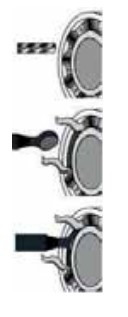

- se gaureste colivia rulmentului intre bile
- se introduce un brat in gaura si se rasuceste la 90 grade
- se fixeaza acest brat in suport cu un surub de fixare
- se regleaza surubul de actionare incat sa fie in contact cu arborele
- se introduc celelalte brate in rulment se rotesc si se fixeaza in suport
- se aseaza bratele radial incat pozitia lor sa fie echilibrata
- se strange piulita de pe suport ca sa obtinem o structura rigida
- se invarte surubul de actionare

Continut 22 piese:
1 suport cu trei brate
3 seturi de brate (cate 3 brate/set)
3 prelungitoare de brat
6 suruburi de fixare
1 surub de actionare
2 prelungitoare pentru surubul de actionare

pentru extractoare cu bile ISO:
6004 - 6015
6200 - 6211
6300 - 6307
6403 - 6404

Tabel cu dimensiuni:
